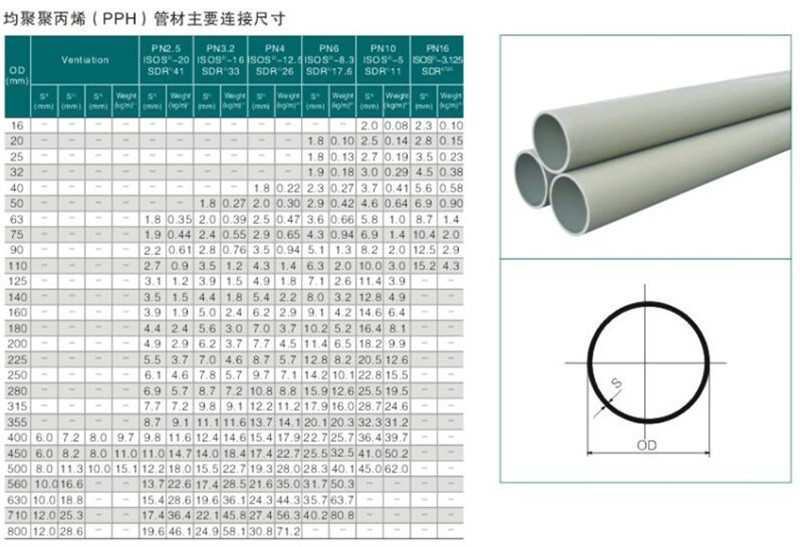

PPH管是對(duì)于普通PP料進(jìn)行β改性，使其具有均勻細(xì)膩的β晶型結(jié)構(gòu)，具有好的耐化學(xué)腐蝕性、耐磨損、耐高溫、抗腐蝕、抗老化與絕緣性好的優(yōu)質(zhì)量產(chǎn)品。PPH管具有杰出的熱熔接功能，可采用熱熔接銜接管道、管件，其銜接處分子與分子完全熔合在一起，無(wú)顯著界面，然后處理了困惑給水職業(yè)的管道銜接處漏水疑問(wèn)。更為可貴的PPH管材在出產(chǎn)及施工過(guò)程中發(fā)生的廢品經(jīng)清洗、破碎后可直接用于再出產(chǎn)。無(wú)毒清潔，對(duì)水中的一切離子和建筑物內(nèi)的化學(xué)物質(zhì)均不起化學(xué)反應(yīng)，不會(huì)形成二次污染。為了更好的表現(xiàn)PPH管功能，其寄存裝置也是有請(qǐng)求的，PPH管件和管材不該長(zhǎng)期置于陽(yáng)光下照射，為防止管子在儲(chǔ)運(yùn)時(shí)曲折，堆積應(yīng)平整，堆置高度不得大于2M。轉(zhuǎn)移管材和管件時(shí)，應(yīng)小心輕放，防止油污，禁止劇烈碰擊，與尖利觸碰和拋，捧，拖。

    PPH管的焊接主要分下料、預(yù)熱、對(duì)口、加熱、熔接、冷卻、檢查等步驟。

    首先是下料：用專(zhuān)用割刀按要求尺寸切割管道。切割管道時(shí)要注意不要跑線，徐徐旋進(jìn)刀片，不要過(guò)于急進(jìn)，否則會(huì)損壞刀片。當(dāng)割刀難以旋轉(zhuǎn)時(shí)，應(yīng)反向旋轉(zhuǎn)割刀，取出刀片，重新跑線。

    其次是預(yù)熱：用液壓調(diào)節(jié)閥將預(yù)熱壓力調(diào)節(jié)到焊接要求壓力。調(diào)節(jié)方法：鎖死加熱卸壓閥，液壓操作桿向前推進(jìn)，觀看壓力表顯示壓力。未達(dá)到要求壓力時(shí)，松開(kāi)加熱卸壓閥，使壓力表顯示降至零，重新調(diào)節(jié)液壓調(diào)節(jié)閥，再鎖死加熱卸壓閥，直到壓力表達(dá)到要求壓力。用焊機(jī)控制平臺(tái)上的溫度設(shè)定面板設(shè)定熱熔焊接的溫度，控制加熱板的溫度，以配合焊接面熔解。紅色顯示的是設(shè)定溫度、綠色顯示的是當(dāng)前溫度，當(dāng)面板上的紅燈跳到是綠燈上時(shí)，熱熔焊接可以進(jìn)行。PPH熱熔溫度一般設(shè)定在195℃~205℃之間。

    再來(lái)是對(duì)口：

    ①選擇適當(dāng)?shù)哪＞撸冒馐謱⑷劢庸芏喂潭ㄔ诓僮髌脚_(tái)上。注意：固定時(shí)要將夾具兩端緊固螺絲逐次旋緊，避免管段不水平；當(dāng)兩管段在液壓操作桿退后到大時(shí)的間距不得小于電動(dòng)切削機(jī)的厚度；各管段焊接面應(yīng)突出夾具40~50mm管段較長(zhǎng)時(shí)，要注意整體水平。

    ②液壓操作桿推進(jìn)到大，將兩管段對(duì)口。目測(cè)焊接面的錯(cuò)口，對(duì)于下半面則用手觸摸，要使兩個(gè)接縫水平。達(dá)不到要求時(shí)，通過(guò)調(diào)節(jié)兩端緊固螺絲以使焊縫無(wú)錯(cuò)口，達(dá)到水平；

    ③目測(cè)兩焊接面接縫，要達(dá)到接縫無(wú)明顯缺口；如有，用電動(dòng)切削機(jī)磨口。將切削機(jī)置于操作架上，啟動(dòng)切削機(jī)，再由另一人操縱液壓推進(jìn)桿，將管段以設(shè)定壓力抵住切削機(jī)；目測(cè)焊接面切削，直到焊接面平齊為止。退后液壓夾具，取出切削機(jī)，放回工具放置架；注意：退后液壓夾具后，不要急于將切削機(jī)停下，讓切削機(jī)轉(zhuǎn)幾圈后再取出?？梢允购附用娓秸?，防止出現(xiàn)斷面。

    ④清潔焊接面，用潔凈布蘸取少量丙酮清洗焊接面。

    然后是加熱：

    從工具放置架上取出已達(dá)到要求溫度的加熱板。放在操作架上，一邊靠在焊接面的一面，推進(jìn)液壓夾具，使壓力達(dá)到要求的熔接壓力。當(dāng)焊接面熱熔翻邊達(dá)到1mm時(shí)，松開(kāi)加熱卸壓閥，卸去加熱壓力，等待一段時(shí)間后，達(dá)到焊接面熱熔對(duì)接的要求。注意：加熱板一定要垂直放置。
